Aling Mode Anschlussdiagramme

Anschlussdiagramme für Schalter und Taster

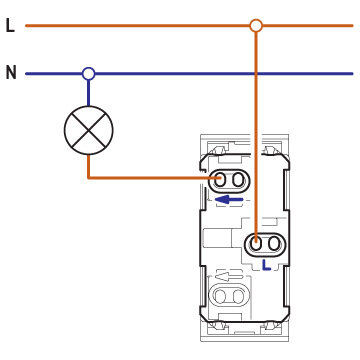

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 655.xx/6552.xx/675.xx/659.xx/659I.xx/660.xx/660I.xx/689.xx/685.xx/669.xx/6851.xx/6551.xx

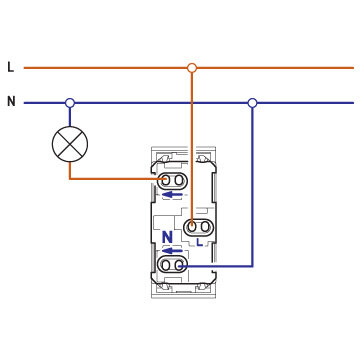

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 6751.xx/6752.xx/6691.xx/6692.xx

Unsere einpoligen Schalter und Taster (mit Glimmlampe (Glimmlampe leuchtet, wenn der Schalter aus ist) und ohne Glimmlampe) werden alle nach dem gleichen Schema angeschlossen (Abbildung links).

Unsere einpoligen Schalter mit Glimmlampe (Glimmlampe leuchtet, wenn der Schalter an ist) erfordern den Anschluss eines Neutralleiters (Abbildung rechts).

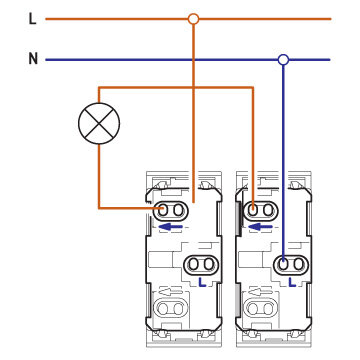

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 6554.xx. Anschluss eines zweipoligen Schalters

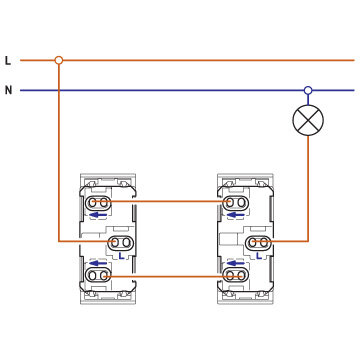

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 657.xx/6571.xx/687.xx/6871.xx/670.xx. Wechselschalter und Wechselschalter mit Glimmlampe werden nach dem oben abgebildeten Diagramm angeschlossen.

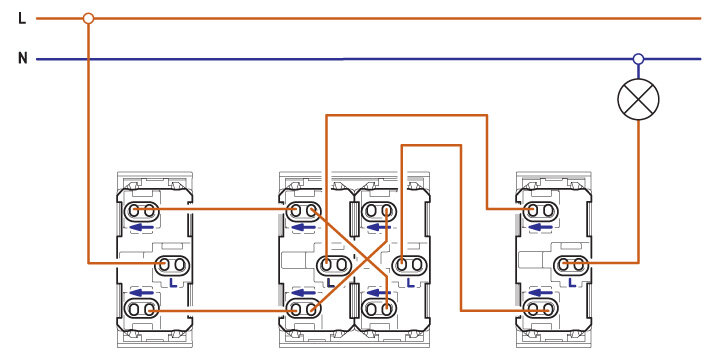

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: Wechselschalter 657.xx/6571.xx/687.xx/6871.xx/670.xx und Kreuzschalter 658.xx/678.xx/688.xx/671.xx. Unsere Kreuzschalter der Linie Aling Mode mit und ohne Glimmlampe (Glimmlampe leuchtet, wenn der Stromkreis offen ist) werden über ein doppeltes Modul realisiert (in der Mitte der Abbildung). Es besteht die Möglichkeit, jede gewünschte Anzahl von Kreuzschaltern in Kombination mit zwei Wechselschaltern (auf der Abbildung jeweils links und rechts vom Kreuzschalter) zu realisieren.

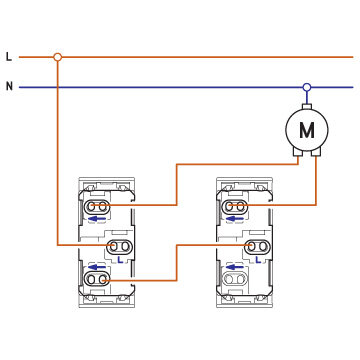

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 690.xx. Taster für den Betrieb von Jalousien werden in zwei Modulen ausgeliefert und funktionieren in Kombination d.h. der angetriebene Motor kann rauf oder runter bewegt werden, nicht aber in beide Richtungen gleichzeitig. Dies ist gemäß des Anschlussdiagrams für den Anschluss von Elektromotoren (Antrieb in beide Richtungen nicht möglich) umgesetzt.


Anschlussdiagramme für Dimmer

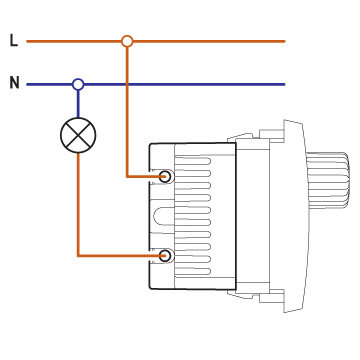

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 667.xx

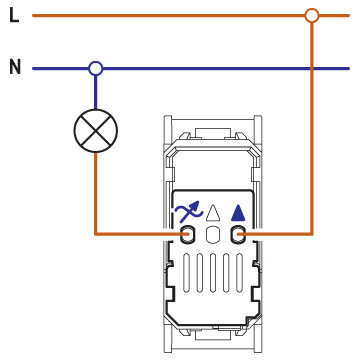

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 6681.xx

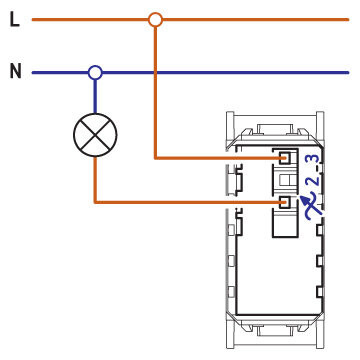

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: 6671.xx/6672.xx

Dimmer 40-300VA und Dimmer mit 800W mit Drehschalter werden wie ein einpoliger Schalter angeschlossen.

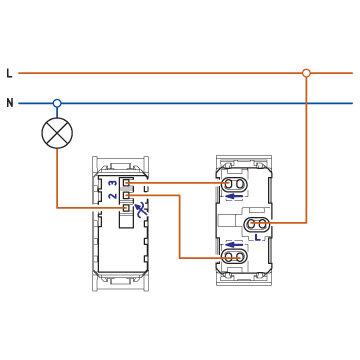

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: Dimmer 6671.xx/6672.xx Wechselschalter 657.x.

Dimmer 40-300VA mit Wechselschalter können als einpoliger Schalter oder in Kombination mit einem einpoligen Schalter verwendet werden. So kann ein Ein-/Ausschalten von zwei Stellen (Dimmer, Schalter) und das Dimmen von einer Stelle ermöglicht werden. Zusätzlich können,  gemäß dem Anschlussdiagramm für Wechselschalter und Kreuzschalter, zwischen dem Dimmer und einem Wechselschalter beliebig viele Kreuzschalter verwendet zum Schalten werden. Hierdurch können Sie die Anzahl möglicher Stellen zum Schalten nach Ihren Wünschen ausrichten.

Die Verwendung von mehreren Dimmern mit Wechselschaltern in einer Wechselschaltung ist nicht möglich.

Einschränkungen für Dimmer:

  • Bei der Nutzung von Halogenlampen mit Transformatoren sind ausschließlich Standard Transformer (Elektromagnetischer Aufbau) zu verwenden
  • Elektronische Transformer werden von den Modellen Artikel-Nr. 667.xx, 6671.xx und 6681.xx nicht unterstützt!

Zusätzlich zu beachtende Belastungsminderung:

  • Für Hohlraumwandinstallationen beträgt die Lastverminderung 25%
  • Wenn mehr als ein Dimmer in der selben Unterputzdose verbaut werden soll, beträgt die Lastminderung ebenfalls 25 %

Anschlussdiagramme für Infrarot Bewegungsmelder




Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: Infrarot Bewegungsmelder 6673.xx


Anschlussdiagramme für Telefondosen

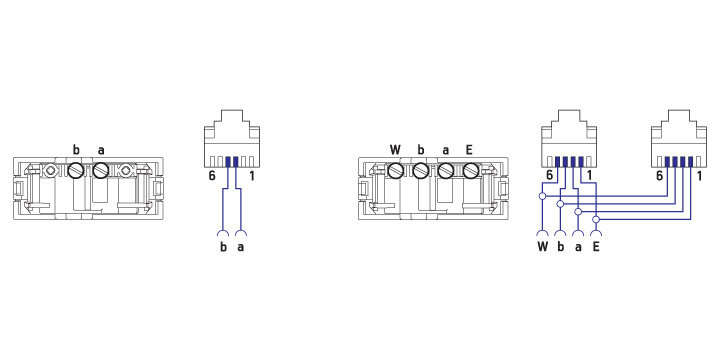

Das Diagramm zeigt unter anderem den Anschluss folgender Produkte: Links 661.xx / rechts 663.xx

Unsere Telefondosen können sie für den Standard RJ12 gemäß IEC 60603-7 wahlweise mit 6/2 und 6/4 Kontakten bestellen. Der Anschluss erfolgt gemäß obiger Abbildung, wobei die Kontakte a und b die Basiseinheit bilden. Die Kontakte W und E vom zweiten Paar sind zum Anschluss von analogen Einheiten (nach internationalem Standard).
